今天我们来说一下潍坊中正工业设计另一个主要使用软件-UG,我们现在使用的版本为UG8.0，UG官方已经更新到ug9.5。

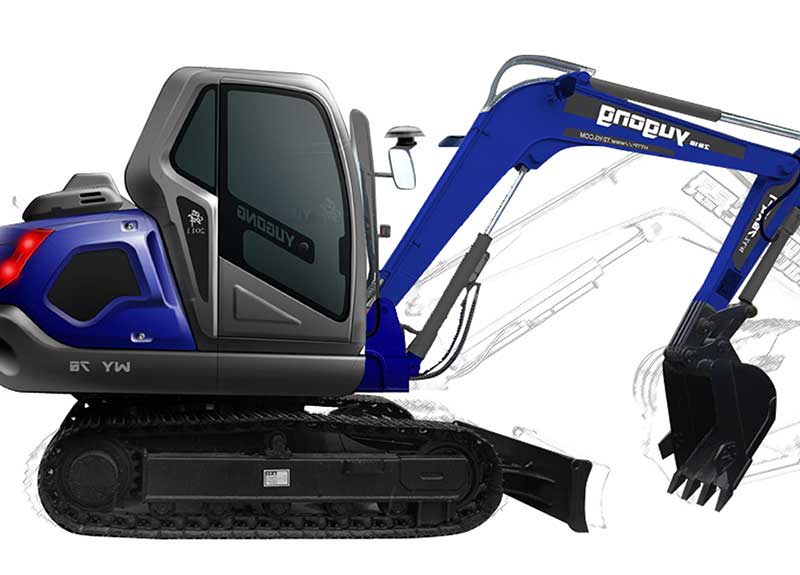

潍坊中正工业设计的UG使用主要是用来做一些需要曲面的设计，现在我们工作室设计的拖拉机、装载机等大量农业机械的覆盖件
主要是用UG完成。
UG在曲面建模方面和proe相比确实有它的优势所在，但是UG的劣势也相当明显，关联性差，不是一般的差，所谓的参数与非参
数相结合，其实参数基本上在曲面设计中用处不大，因为针对复杂曲面，UG的参数化实在是太弱了。

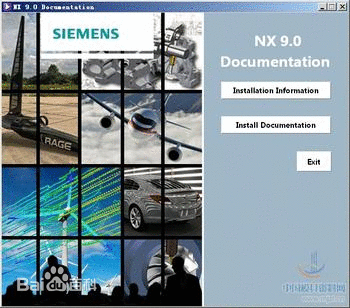

下面我们简单介绍下UG产品：
UG是Unigraphics的缩写，这是一个交互式CAD/CAM(计算机辅助设计与计算机辅助制造)系统，它功能强大，可以轻松实现各
种复杂实体及造型的建构。它在诞生之初主要基于工作站，但随着PC硬件的发展和个人用户的迅速增长，在PC上的应用取得
了迅猛的增长，已经成为模具行业三维设计的一个主流应用。
UG的开发始于1969年，它是基于C语言开发实现的。UG NX是一个在二和三维空间无结构网格上使用自适应多重网格方法开
发的一个灵活的数值求解偏微分方程的软件工具。其设计思想足够灵活地支持多种离散方案。因此软件可对许多不同的应用再
利用。一个给定过程的有效模拟需要来自于应用领域(自然科学或工程)、数学(分析和数值数学)及计算机科学的知识。然而，
所有这些技术在复杂应用中的使用并不是太容易。这是因为组合所有这些方法需要巨大的复杂性及交叉学科的知识。最终软件
的实现变得越来越复杂，以致于超出了一个人能够管理的范围。一些非常成功的解偏微分方程的技术，特别是自适应网格加密
（adaptivemeshrefinement）和多重网格方法在过去的十年中已被数学家研究，同时随着计算机技术的巨大进展，特别是大
型并行计算机的开发带来了许多新的可能。UG的目标是用最新的数学技术，即自适应局部网格加密、多重网格和并行计算，
为复杂应用问题的求解提供一个灵活的可再使用的软件基础。
主要功能
工业设计
NX 为那些培养创造性和产品技术革新的工业设计和风格提供了强有力的解决方案。利用 NX建模，工业设计师能够迅速地建
立和改进复杂的产品形状， 并且使用先进的渲染和可视化工具来最大限度地满足设计概念的审美要求。

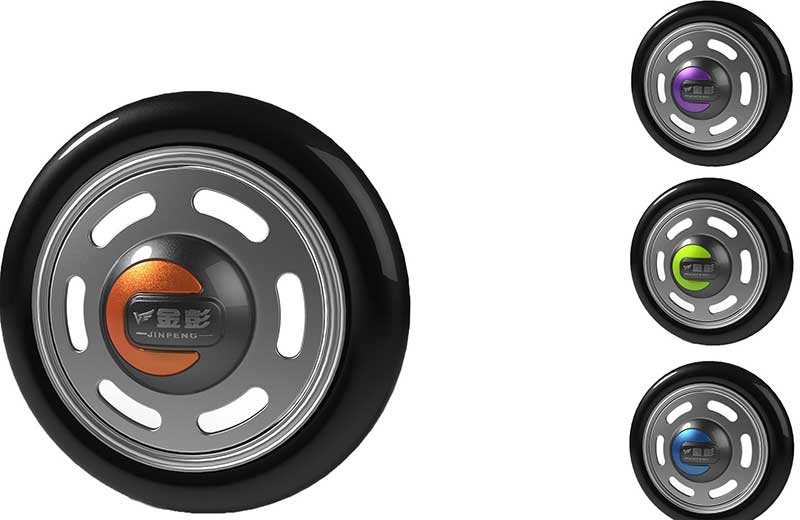

产品设计图
产品设计
NX 包括了世界上最强大、最广泛的产品设计应用模块。 NX 具有高性能的机械设计和制图功能，为制造设计提供了高性能和
灵活性，以满足客户设计任何复杂产品的需要。 NX 优于通用的设计工具，具有专业的管路和线路设计系统、钣金模块、专用
塑料件设计模块和其他行业设计所需的专业应用程序。
仿真、确认和优化
NX 允许制造商以数字化的方式仿真、确认和优化产品及其开发过程。通过在开发周期中较早地运用数字化仿真性能，制造商
可以改善产品质量，同时减少或消除对于物理样机的昂贵耗时的设计、构建，以及对变更周期的依赖。
NC加工
NC加工
UG NX加工基础模块提供联接UG所有加工模块的基础框架，它为UG NX所有加工模块提供一个相同的、界面友好的图形化窗
口环境，用户可以在图形方式下观测刀具沿轨迹运动的情况并可对其进行图形化修改：如对刀具轨迹进行延伸、缩短或修改等。
该模块同时提供通用的点位加工编程功能，可用于钻孔、攻丝和镗孔等加工编程。该模块交互界面可按用户需求进行灵活的用
户化修改和剪裁，并可定义标准化刀具库、加工工艺参数样板库使初加工、半精加工、精加工等操作常用参数标准化，以减少
使用培训时间并优化加工工艺。UG软件所有模块都可在实体模型上直接生成加工程序，并保持与实体模型全相关。
UG NX的加工后置处理模块使用户可方便地建立自己的加工后置处理程序，该模块适用于世界上主流 NC机床和加工中心，该
模块在多年的应用实践中已被证明适用于2～5轴或更多轴的铣削加工、2～4轴的车削加工和电火花线切割。
模具设计
模具设计
UG是当今较为流行的一种模具设计软件，主要是因为其功能强大。
模具设计的流程很多，其中分模就是其中关建的一步。分模有两种：一种是自动的，另一种是手动的，当然也不是纯粹的手动，
也要用到自动分模工具条的命令，即模具导向。
自动分模的过程
MoldWizard（注塑模向导）是基于NX开发的，针对注塑模具设计的专业模块，模块中配有常用的模架库和标准件，用户可以
根据自己的需要方便的进行调整用，还可以进行标准件的自我开发，很大程度上提高了模具设计效率。
MoldWizard（注塑模向导）模块提供了整个模具设计流程，包括产品装载、排位布局、分型、模架加载、浇注系统、冷却系统
以及工程制图等。整个设计过程非常直观、快捷，它的应用设计让普通设计者也能完成一些中、高难度的模具设计。
1.分析产品，定位坐标，使Z轴方向和脱模方向一致。
2.塑模部件验证，设置颜色面。
3.补靠破孔
4.拉出分型面
5.抽取颜色面，将其与分型面和补孔的片体缝合，使之成为一个片体。
6.做箱体包裹整个产品，用5缝好的片体分割。
7.分出上下模具后，看是那个与产品重合，重合的那边用产品求差就可以了。
手动分模的步骤如上所述，手动分模具有很大的优势，是利用MOLDWIZARD分模所达不到的，在现场自动分模基本上是行不
通。但是里面的命令是比较的好用的，我们可以用的有关命令来提高我们的工作效率。
开发解决方案
NX 产品开发解决方案完全支持制造商所需的各种工具，可用于管理过程并与扩展的企业共享产品信息。 NX 与 UGS PLM 的
其他解决方案的完整套件无缝结合。这些对于 CAD 、 CAM 和 CAE 在可控环境下的协同、产品数据管理、数据转换、数字化
实体模型和可视化都是一个补充。
涉及到很多曲面的类似产品我们基本采用UG来完成。我们的客户遍及整个山东周边潍坊、东营、淄博、烟台、威海、青岛、
济南等地，与客户的交流离不开软件的支持，欢迎各位与我们共同交流发展。为山东周边（潍坊、东营、淄博、烟台、威海、
青岛、济南等地）的工业设计、结构设计、模具设计、产品测绘扫描、以及产品渲染、动画制作等做出自己的一份贡献。
|
